曝氣盤
QY-MD200/270/340
簡介：
曝氣盤又稱盤式曝氣器是一種典型的微氣泡空氣擴散裝置，主要由微孔材料如陶瓷、鈦粉、氧化鋁、氧化硅和尼龍等制成，所產生的氣泡直徑在2mm以下，氧利用率高，廣泛應用于廢水處理工藝中的生化氧化池和氣浮池等。
產品優勢
Product advantages
優選材質
1、橡膠膜片選用優質橡膠為原料，并添加特殊添加劑以增加物理和化學性能。 有效防止膜片收縮、硬化與老化，延長使用壽命。
2、塑料支撐盤選用聚丙烯+玻璃纖維，并配有抗老化等添加劑，賦予產品優秀的韌性、抗氧化性、抗紫外線、抗沖擊、抗蠕變、抗腐蝕等特性。
專業工藝
1、專業膜片表面處理工藝，特殊打孔技術，確保產品表面光滑、孔隙細小，產品不易結垢，氣泡小，提高系統生化活性。
2、橡膠膜片采用模壓工藝，多方向抗撕裂，撕裂強度高。
3、機械組裝生產線，確保產品品質，穩定可靠。
4、無塵車間，確保生產無雜質侵入，
細節設計，匠心精神
1、曝氣器壓蓋外周設有抓固條，可以防止曝氣器在工作狀態下，由于長時間承受膜片膨脹外張壓力，塑料壓蓋產生蠕變而導致的膜片脫落。
2、特殊止回結構設計，支撐盤氣孔周圍設有凸起止環，當曝氣停止時，可有效防止泥水回流。
3、可選的第二重止回結構也經過特殊設計，配合通道結構，使氣流流通順暢。減少產品能耗，延長使用壽命。
4、曝氣器壓蓋內沿末端向下凸起設計，可加固膜片，防止膜片脫落。
5、氣流通道結構優化設計，氣孔面積擴大，轉彎處倒角設計，減少產品在工作狀態下的阻力損失。
產品型號
Product Model
| 項目名稱 | QY-MD200 | QY-MD270 | QY-MD340 |
|---|---|---|---|
| 服務面積 (m2) | 0.125-0.5 | 0.1875-0.75 | 0.325-1.3 |
| 設計通氣量 (m3/h) | 1-4 | 1.5-6 | 2.5-10 |
| 最佳通氣量 (m3/h) | 2 | 3 | 5 |
| 最大通氣量 (m3/h) | 6 | 9 | 15 |
| 氧利用率 (%) | 27-38 | ||
| 溫度 (℃) | 0-80 | ||
| 螺紋 (NPT) | 3/4 | ||
| 膜厚 (mm) | 2±0.1 | ||
| 打孔數量 (pcs) | 4400 | 6600 | 11440 |
| 縫孔尺寸 (mm) | 1 | ||
| 氣泡直徑 (mm) | 1-2 | ||
| 總直徑 (mm) | 228 | 268 | 346 |
| 有效直徑 (mm) | 184 | 229 | 295 |
| 阻力損失 | 1700-2500 | 1600-2700 | 1500-3000 |
| 理論動力效率（kgO2/Kw.h） | >5.8 | >6.4 | >7.2 |

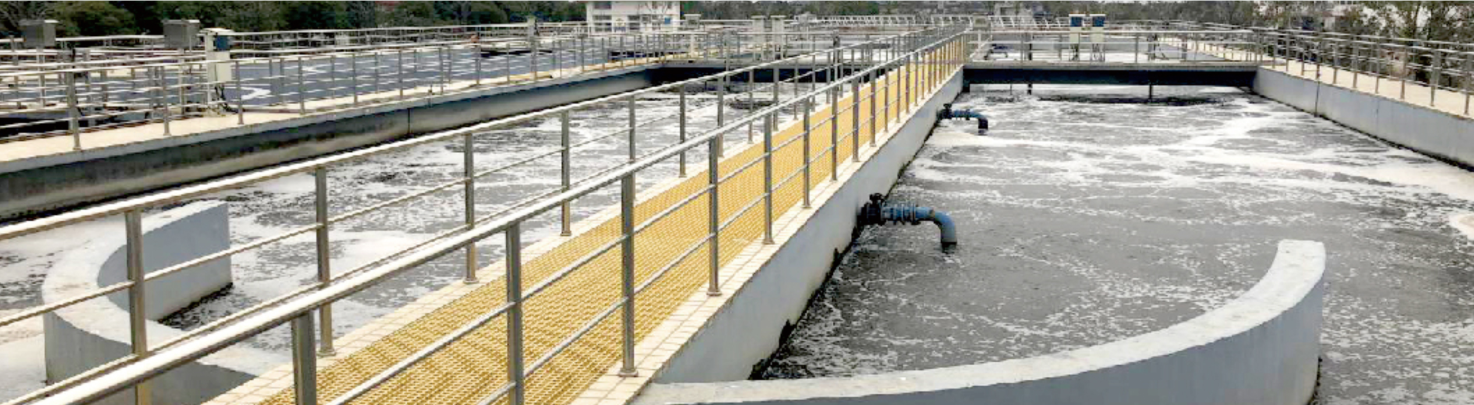

工程案例
Engineering case
