簡介：蓄熱式焚燒爐(Regenerative ThermalOxidizer,簡稱rto)是一種用于中高濃度的有機廢氣治理設備。蓄熱式焚燒爐是在高溫下將廢氣中的有機物（VOCs)氧化成對應的二氧化碳和水，從而凈化廢氣，并回收廢氣分解時所釋放出來的熱量，三室rto廢氣分解效率達到99%以上，熱回收效率達到95%以上，運行成本低、能處理大風量中低濃度廢氣等特點，濃度稍高時，還可進行二次余熱回收，大大降低生產運營成本。rto主體結構由燃燒室、蓄熱室和切換閥等組成。
應用：
涂布：包裝材料，紡織品，紡織面料，太陽能薄膜，金屬彩涂，反光材料
印刷：平版印刷，柔版印刷，凹版印刷
涂裝：汽車，摩托車，汽車零部件，重型機械，航空電子，集裝箱，船舶
醫藥化工:氟化工、精細化工、化學制藥、生物制藥、獸藥制藥、生物農藥
涂料及油墨制造：涂料、油墨、顏料、膠黏劑、密封填料
電路板制作：陶瓷電路板、氧化鋁陶瓷電路板、氮化鋁陶瓷電路板、線路板、PCB板、鋁基板、高頻板、厚銅板、阻抗板、PCB、超薄線路板、超薄電路板、印刷（銅刻蝕技術）電路板等
Working Princple

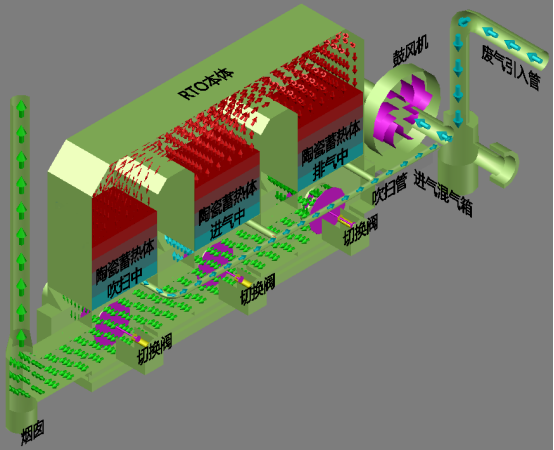

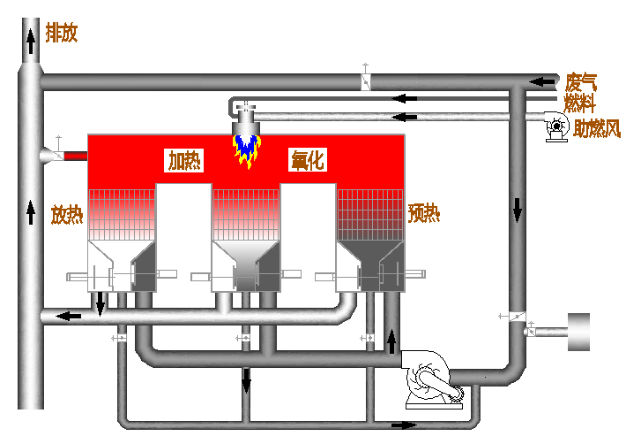

帶有VOC的廢氣進入rto,在預熱室內，蜂窩陶瓷體將廢氣預熱至760℃以上，在氧化室內停留1.0s左右，VOC在高溫環境被氧氣氧化成二氧化碳（CO2）和水（H2O），氧化過程中釋放熱量，使廢氣溫度進一步升高，燒嘴控制氧化室最低溫度不低于820℃，然后經過蓄熱室，陶瓷體吸收高溫氣體熱量，以備下一個循環預熱廢氣之用，降溫后的煙氣從煙囪排至大氣。
每個蓄熱室依次經過蓄熱-放熱-吹掃的過程，循環往復，連續工作；由于第三個室體的存在，使氣流的切換更為平穩，蓄熱室"放熱"后，引入已處理的潔凈排氣的一部分將VOC置換到鼓風機前，對該蓄熱室進行吹掃，待清掃完成后進入"蓄熱"程序，消除了兩室體rto的換向瞬間直排狀態，使凈化效率達到99%以上。

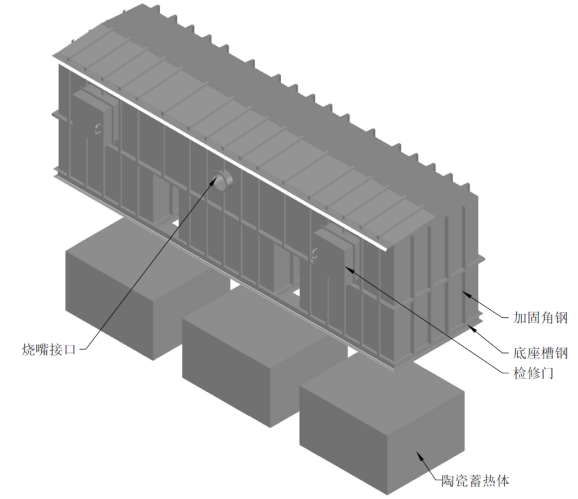

| 部件名稱 | 功能 |
| 上室體 | 為有機物的氧化提供時間，兼具蓄熱放熱功能。 |

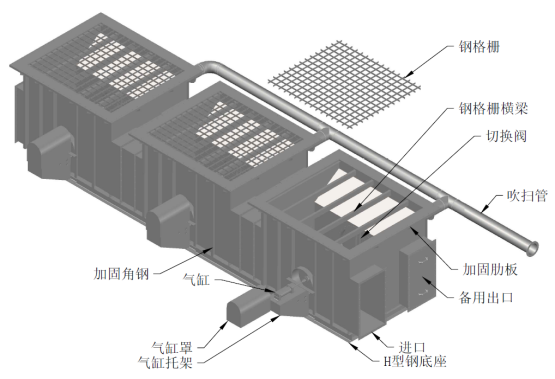

| 下室體 | 承受上室體荷載，控制廢氣流向和流出蓄熱室。 |
| 燃燒系統 | 為系統啟動過程的升溫、運行過程的熱平衡提供熱量。 |
| 風機 | 為氣體克服系統阻力提供足夠的動力 |
| 超溫泄放裝置 | 將高溫氣體與低溫氣體混合，以免高溫氣體軟化風道，燙傷保溫棉 |
| 進氣裝置 | 稀釋高濃度有機廢氣，并過濾廢氣中的微小顆粒 |
| 煙囪 | 由于處理效率達不到100%，須將處理后廢氣引至高空 |
Product advantages
1、VOC去除率：95％～99％，換熱效率達95％；
2、處理能力：
三室rto處理風量可達100000Nm3/h
3、處理濃度：
安全運行濃度：18%LEL以下；
穩定運行濃度：9%LEL以下；
熱平衡濃度：3.5%LEL~4.5%LEL，
經濟效益濃度：4.5%LEL~9%LEL，可做熱量回收利用；
非經濟濃度：3.5%LEL~2.5%LEL，需要補充一定量燃氣
4、系統阻力：5000pa。
5、運行溫度：
升溫溫度：環境溫度~820℃
正常運行溫度：820℃~850℃
關閉燃燒器溫度：850℃
超溫泄放溫度：870℃
停機溫度：900℃（890℃報警）
6、部件配置：
平推或升降切換閥，泄漏率0.1%，閥片為不銹鋼一般為304牌號，根據需要配置316或雙相鋼；
氧化室及蓄熱室高耐火硅酸鋁纖維保溫層，最高工作溫度為1260℃；外表面溫度≤環境溫度+45℃
加熱裝置：燃氣、燃油燒嘴或電加熱器
7、操作性：自動化程度高，維護費用低，不產生熱力型NOx等二次污染；
Product Model
風量（Nm3/h） | 蓄熱式用量（m3） | 占地（m2） | 重量 | 裝機功率 |
| 5000 | 5 | 40 | 20 | 30 |
| 10000 | 10 | 46 | 28 | 37 |
| 15000 | 15 | 54 | 36 | 55 |
| 20000 | 20 | 59 | 44 | 75 |
| 25000 | 25 | 65 | 51 | 90 |
| 30000 | 30 | 71 | 59 | 110 |
| 35000 | 35 | 78 | 68 | 132 |
| 40000 | 40 | 83 | 73 | 160 |
| 50000 | 50 | 93 | 96 | 200 |
| 60000 | 60 | 104 | 111 | 220 |
| 70000 | 70 | 114 | 126 | 260 |

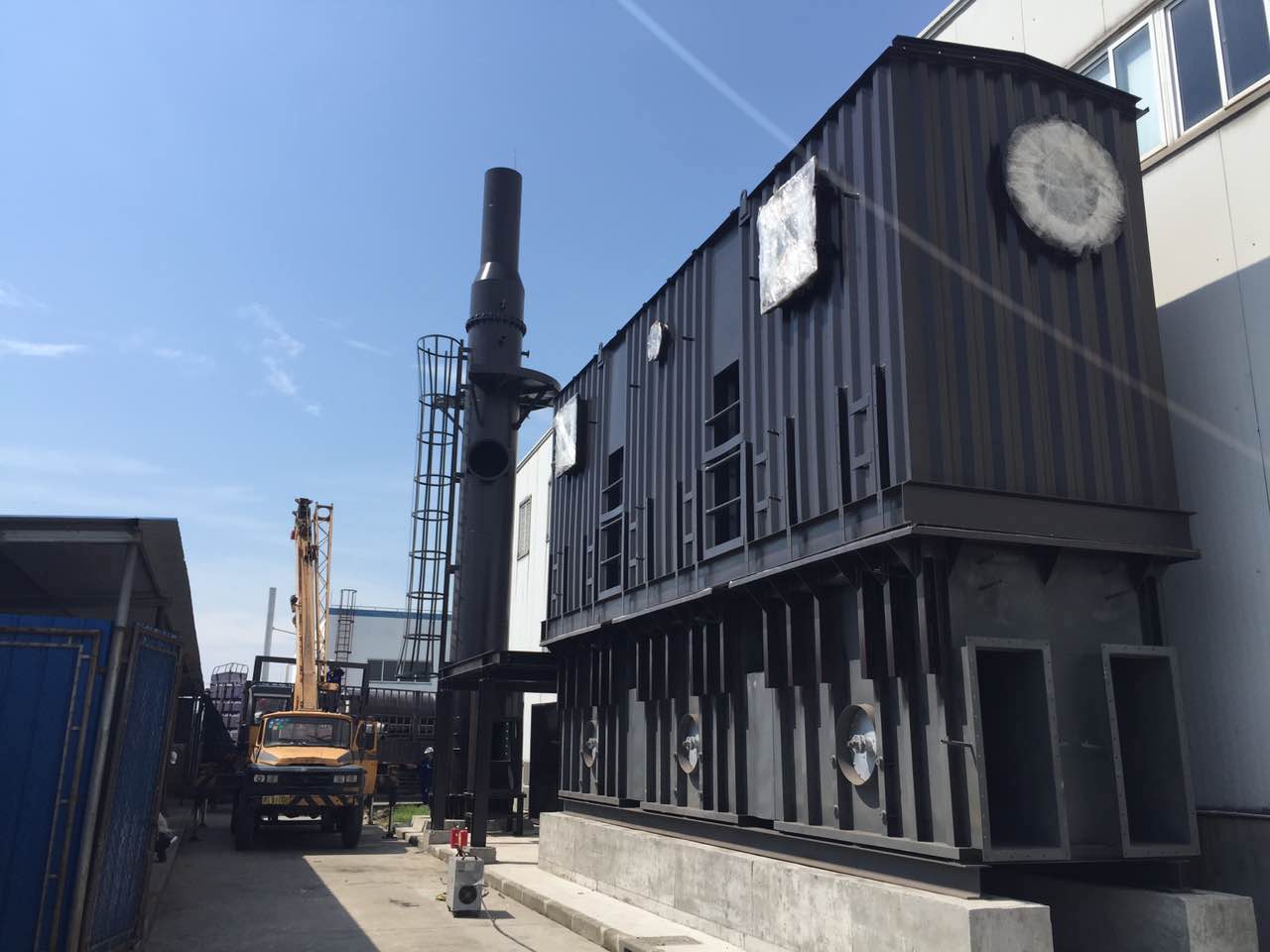

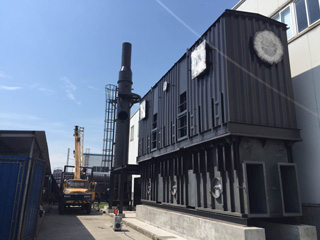

Engineering case
