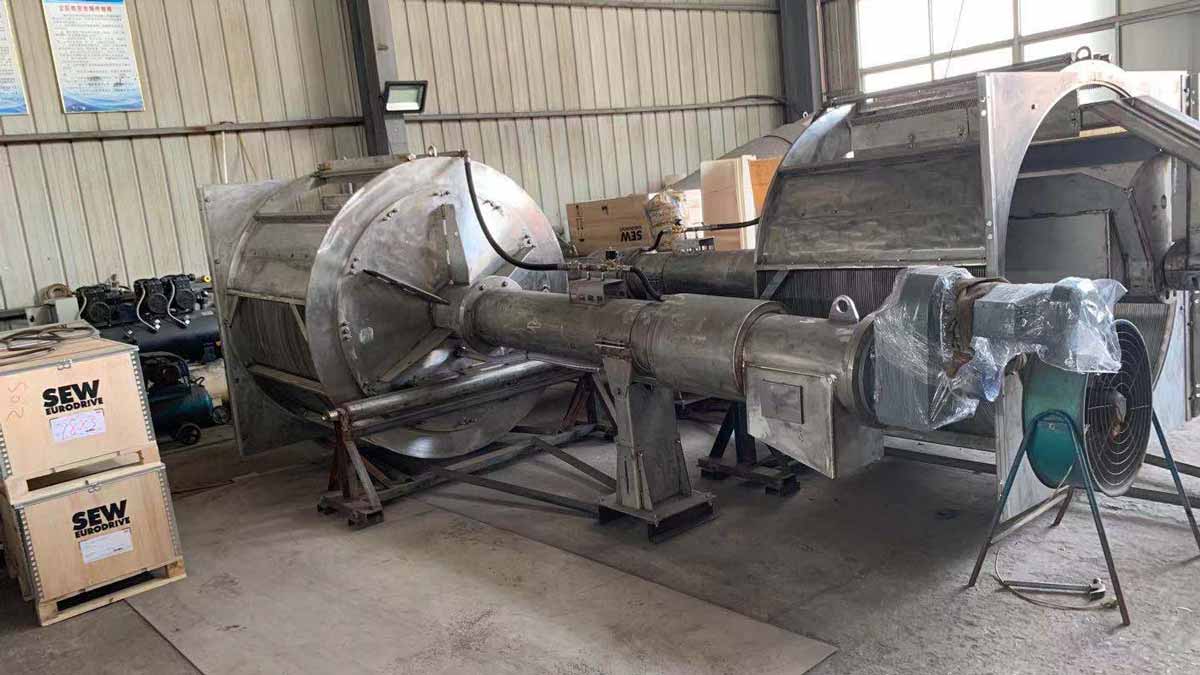

轉鼓格柵
簡介：

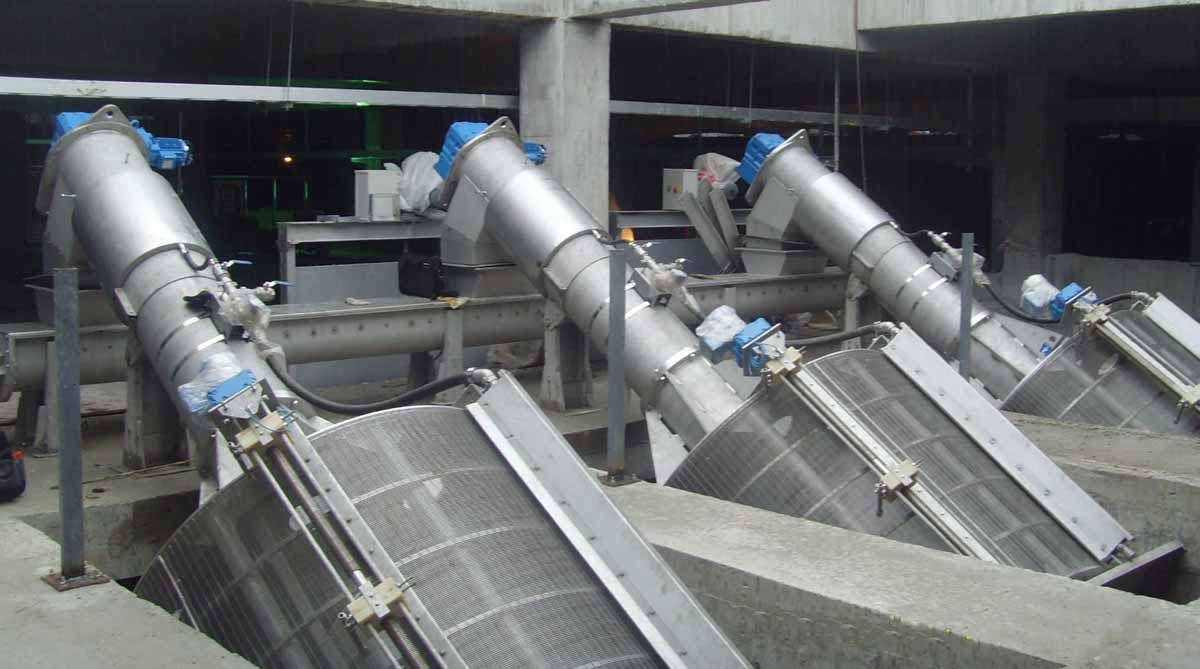

轉鼓格柵，又稱機械格柵除污機、細柵過濾器或螺旋格柵除污機。是一種細柵除污機、柵渣螺旋提升機和柵渣螺旋壓榨機于一體的設備?？梢灾苯影惭b在水渠中，也可以安裝在容器中，適用于城市污水，工業廢水和生活廢水處理工程。
工作原理
Working Princple
轉鼓式格柵除污機
旋轉清污網筒在水中以35°傾角做每分鐘5~8r/min的圓周運動，網筒的1/3浸沒在水中。污水及漂浮物從網筒下口進入網筒內部，漂浮物附著于網筒內壁從水中帶出，當網筒轉到高點，雜質由于重力作用掉入垃圾輸送系統，經輸送壓榨至出料口。被過濾的污水經過網筒間隙流走。
產品型號
Product Model

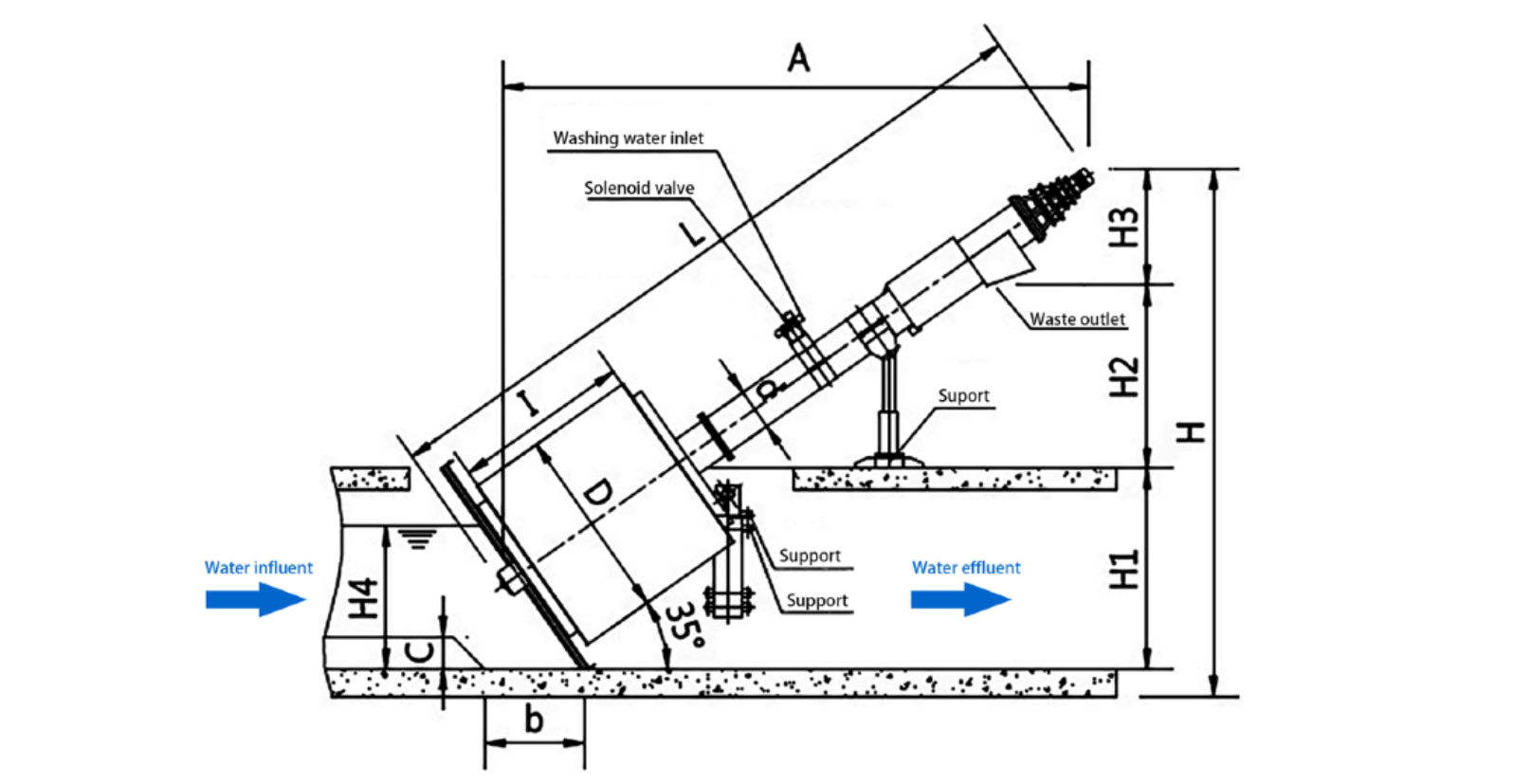

| 參數 | QYRD-600 | QYRD-800 | QYRD-1000 | QYRD-1200 | QYRD-1400 | QYRD-1600 | QYRD-1800 | QYRD-2000 | |
|---|---|---|---|---|---|---|---|---|---|
| 轉股直徑 D (mm) | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | |
| 轉股長度 I (mm) | 500 | 620 | 700 | 800 | 1000 | 1150 | 1250 | 1350 | |
| 螺旋輸送機直徑 d (mm) | 219 | 273 | 273 | 300 | 300 | 360 | 360 | 500 | |
| 通道寬度 (mm) | 650 | 850 | 1050 | 1250 | 1450 | 1650 | 1850 | 2070 | |
| 最大水深度 H4 (mm) | 350 | 450 | 540 | 620 | 750 | 860 | 960 | 1050 | |
| 安裝角度 | 35o | ||||||||
| 通道深度 H1 (mm) | 600-3000 | ||||||||
| 卸料高度 H2 (mm) | Customized | ||||||||
| 安裝長度 A (mm) | A = H x 1.43 - 0.48D | ||||||||
| 總長度 L (mm) | L = H x 1.743 - 0.75D | ||||||||
| 流量 (m3/h) | |||||||||
| 0.5 | 80 | 135 | 235 | 315 | 450 | 585 | 745 | 920 | |
| 1 | 125 | 215 | 370 | 505 | 720 | 950 | 1205 | 1495 | |
| 格柵尺寸 (mm) | 2 | 190 | 330 | 555 | 765 | 1095 | 1440 | 1830 | 2260 |
| 3 | 230 | 400 | 680 | 935 | 1340 | 1760 | 2235 | 2755 | |
| 4 | 235 | 430 | 720 | 1010 | 1440 | 2050 | 2700 | 3340 | |
| 5 | 250 | 465 | 795 | 1105 | 1575 | 2200 | 2935 | 3600 | |
